Terwijl de wereldwijde verzendingen van opvouwbare smartphones blijven stijgen,LCD-schermen uit de Fold-seriezijn een van de technisch meest veeleisende segmenten in de aftermarket voor consumentenelektronica geworden. In tegenstelling tot gestandaardiseerde processen voor traditionele flatpanelbeeldschermen, bieden flexibele schermen unieke uitdagingen op het gebied van fysieke structuur, elektrische kenmerken en storingsmodi, waardoor gespecialiseerde capaciteiten op het gebied van testen, beoordelen en opknappen nodig zijn.
Volgens gegevens van IDC bedroegen de wereldwijde verzendingen van opvouwbare smartphones in 2025 meer dan 22 miljoen stuks, terwijl de cumulatieve geïnstalleerde basis de 50 miljoen stuks overschreed. Samsung heeft ongeveer 65% van deze markt in handen, waardoor de Fold-serie de grootste bron van vraag naar aftermarket-reparaties voor Fold-serie LCD-schermen is. Industrieonderzoek wijst op een schermgerelateerd uitvalpercentage van 7-9% binnen 12 maanden na gebruik op opvouwbare apparaten, aanzienlijk hoger dan het percentage van 3-5% voor traditionele vlaggenschiptelefoons. Breuken in de flexibele kabel in het scharniergebied, delaminatie van flexibel substraat en falen van de aanraaksensor behoren tot de drie belangrijkste faalwijzen. De officiële vervangingskosten voor nieuwe opvouwbare schermconstructies variëren doorgaans van 200 tot 400, met wachttijden van 5-10 werkdagen. Deze realiteit heeft de rijping van professionele herstel- en renovatiekanalen voor LCD-schermen uit de Fold-serie versneld.

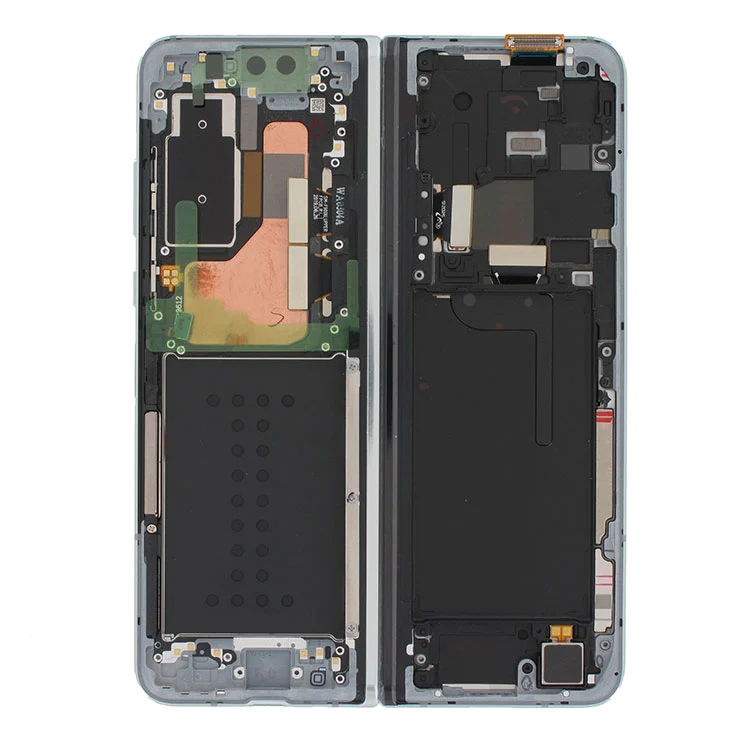

De volgende tabel toont de modelaanduidingen en de belangrijkste technische specificaties voor LCD-schermen uit de Fold-serie die momenteel op de vervangingsmarkt verkrijgbaar zijn:
| Productmodel | Compatibel apparaat | Paneeltype | Grootte hoofdscherm | Oplossing | Vernieuwingsfrequentie | Bestuurder IC |
|---|---|---|---|---|---|---|
| Vouw 6 LCD-schermen | Galaxy Z Fold6 | Dynamische AMOLED 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Vouw 5 LCD-schermen | Galaxy Z Fold5 | Dynamische AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Vouw 4 LCD-schermen | Galaxy Z Fold4 | Dynamische AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Vouw 3 LCD-schermen | Galaxy Z Fold3 | Dynamische AMOLED | 7,6" | 2208×1768 | 120 Hz | S6SY759 |

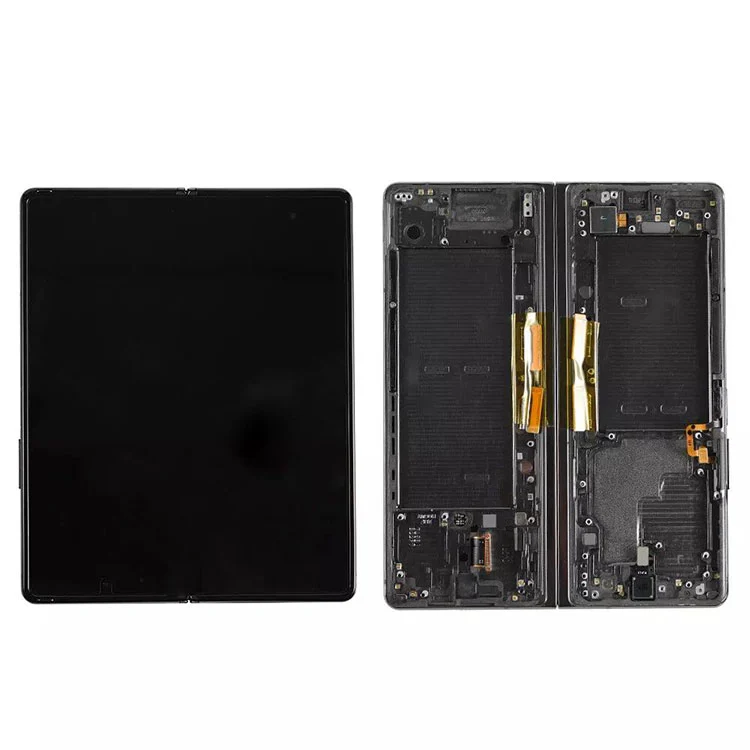

| Vouw 2 LCD-schermen | Galaxy Z Fold2 | Dynamische AMOLED | 7,4" | 2213×1689 | 120 Hz | S6SY758 |
| Vouw LCD-scherm | Galaxy Fold (1e generatie) | Dynamische AMOLED | 7,3" | 2152×1536 | 60 Hz | S6SY757 |
Compatibiliteit Opmerking:Connector-pinouts en flexkabeltoewijzingen verschillen per generatie. Vervanging tussen generaties wordt niet ondersteund.
Vanuit technisch perspectief zijn storingen inLCD-schermen uit de Fold-serieidentificeerbare fysieke patronen volgen in plaats van willekeurige distributie.
Vermoeidheidsbreuk in het scharniergebied van metaalsporen
Meerlaagse metalen sporen (datalijnen, scanlijnen, stroomkabels) onder het flexibele OLED-paneel ervaren cyclische buigspanning tijdens herhaaldelijk vouwen. Laboratoriumgegevens tonen aan dat hoewel Samsung deze beeldschermen beoordeelt op 200.000 vouwen, gebruik in de praktijk met scharniertoleranties en binnendringend stof in sommige monsters na 80.000-100.000 cycli microscheurtjes veroorzaakt. Bij elektrische tests komen een of meer verticale lijnen (helder of donker) aan het licht, die duiden op open circuits of kortsluiting. Dit type storing kan worden verholpen door middel van precisieverbindingsapparatuur, waarbij breukpunten onder een vergroting van 100x worden gelokaliseerd en elektrische verbindingen worden hersteld met behulp van anisotrope geleidende film (ACF) met thermocompressieverbinding.
Flexibele substraatdelaminering, resulterend in aanrakingsverlies
De aanraaksensorlaag op opvouwbare beeldschermen maakt doorgaans gebruik van zilveren nanodraadjes of metalen gaasmaterialen die zijn gecoat op een flexibel polyimidesubstraat. Langdurig vouwen kan plaatselijke scheiding veroorzaken tussen het substraat en de optische lijmlaag van het dekglas, wat kan leiden tot onderbreking van het aanraaksignaal. Het typische symptoom is een 2-3 cm brede band over het midden van het scherm zonder aanraakreactie. Dit vereist het reinigen en opnieuw lamineren van de cleanroomomgeving met behulp van optische lijm met een hoge doorlaatbaarheid en vacuümverbindingsapparatuur. Minder dan 12-15% van de reparatiefaciliteiten kan dit probleem op consistente wijze aanpakken.
Driver-IC of flexkabel compleet defect
Sommige LCD-schermen uit de Fold-serie lijken fysiek onbeschadigd, maar vertonen geen weergave. Foutisolatietests identificeren doorgaans een defect driver-IC of een kapotte lange flexibele kabel die door het scharniergebied loopt, wat het mechanische zwakke punt in het signaalpad vertegenwoordigt. Nadat het defecte segment is gelokaliseerd met behulp van diagnoseborden, kan de flexkabel worden vervangen of kan het driver-IC opnieuw worden aangesloten. Dit reparatietype heeft de laagste kosten van de drie belangrijkste faalcategorieën, met succespercentages van meer dan 85%.
Beoordelingsnorm op vijf niveaus
Professionele hersteloperaties hebben een verfijnd beoordelingssysteem opgezet voor de verwerking van LCD-schermen uit de Fold-serie:
| Cijfer | Definitie | Elektrische testnorm | Dispositie pad |
|---|---|---|---|
| A | Volledig functionerend goed apparaat | Aanraakafwijking <1,5 mm over het gehele gebied, helderheidsuniformiteit> 85%, geen weergavefouten | Directe recirculatie |
| B | Klein cosmetisch defect | Volledige functionaliteit, kleine krassen op de polarisator of frameslijtage toegestaan | Opgeschoonde, gedegradeerde bloedsomloop |
| C | Herstelbare functionele storing | Buigbreuk, IC-storing of anomalie van de driverkaart, maar paneel en aanraaklaag intact | Voer het bonding-/relaminatieproces in |
| D | Niet-repareerbaar functioneel defect | Lekkage van paneelvloeistof, inbranden van OLED of fysieke breuk van het substraat | Demonteer voor onderdelen op componentniveau |
| E | Compleet | Schade door de structuur heen over meerdere lagen heen | Materiaalrecuperatie |
Uit branchegegevens van daadwerkelijke herstelruns blijkt dat van de verzamelde LCD-schermen uit de Fold-serie de kwaliteiten A en B samen 18-22% voor hun rekening nemen, klasse C 35-40%, en de kwaliteiten D en E de rest. Meer dan de helft van de defecte schermen heeft een waarde voor hergebruik of herstel van componenten, aanzienlijk hoger dan het hergebruikpercentage van ongeveer 30% voor traditionele platte LCD's.
Voor het nauwkeurig beoordelen van LCD-schermen uit de Fold-serie is een speciale testapparatuurmatrix vereist:
| Categorie testen | Apparatuur | Belangrijkste specificaties | Testartikelen |
|---|---|---|---|
| Elektrisch | Displaytester | MIPI-protocolondersteuning, 3,3V-5,5V instelbaar | Grijsschaal, effen kleur, verlooppatronen |
| Elektrisch | Raak Testbord aan | 126-punts matrixscan, ±0,5 mm nauwkeurigheid | Detectie van dode zones, driftmeting |
| Elektrisch | Veroudering rek | 72 uur, cyclus van 25°C-45°C | Latente storingsscreening |
| Optisch | Lichttransmissietafel | 5000-8000 Lux instelbaar | Vloeistoflekkage, verbrijzelingsschade, polarisatorbellen |
| Optisch | Vouwdieptemeter | Laserverplaatsingssensor, nauwkeurigheid van ±0,01 mm | Fysieke plooidieptemeting |
| Visueel | Microscoop | 100-200x vergroting | Gouden vingeroxidatie, microscheurtjes |
| Betrouwbaarheid | Temperatuur/vochtigheidskamer | 60°C / 90% RV | Stabiliteitsvalidatie na reparatie |
| Betrouwbaarheid | Vouwtester | 15-20 cycli/minuut, programmeerbare hoek | Buig levensbemonstering |
Analyse van herstelde schermen uit de Samsung Fold-serie laat verschillende verdelingen van storingsmodi over generaties zien:
| Schermmodel | Flex breuk | Raak delaminatie aan | IC/Flex-kabel | Ander | Totaal herstelbaarheidspercentage |
|---|---|---|---|---|---|
| Vouw 6 LCD-schermen | 41% | 18% | 24% | 17% | 67% |
| Vouw 5 LCD-schermen | 44% | 16% | 22% | 18% | 68% |
| Vouw 4 LCD-schermen | 46% | 15% | 21% | 18% | 68% |
| Vouw 3 LCD-schermen | 52% | 12% | 19% | 17% | 71% |
| Vouw 2 LCD-schermen | 48% | 14% | 20% | 18% | 69% |
| Vouw LCD-scherm | 38% | 10% | 35% | 17% | 72% |
Nieuwere generaties Fold 6 en Fold 5 vertonen een licht verbeterd flexkabelontwerp met lagere breukpercentages vergeleken met Fold 3. Fold-displays van de eerste generatie hebben hogere driver-IC-storingspercentages, maar zijn over het algemeen gemakkelijker te repareren, wat resulteert in de hoogste algehele repareerbaarheid van alle generaties.
Hieronder vindt u de referentieprijsklassen voor LCD-schermen uit de Fold-serie per klasse in B2B-distributie (USD per eenheid, marktgegevens van het eerste kwartaal van 2026):
| Schermmodel | Graad A | Graad B | Klasse C (gerepareerd) | Graad D (onderdelen) |
|---|---|---|---|---|
| Vouw 6 LCD-schermen | $ 165-190 | $ 140-160 | $ 85-105 | $ 35-45 |
| Vouw 5 LCD-schermen | $ 110-130 | $ 90-110 | $ 55-70 | $ 25-35 |
| Vouw 4 LCD-schermen | $ 80-95 | $ 65-80 | $ 40-50 | $ 18-25 |
| Vouw 3 LCD-schermen | $ 55-65 | $ 45-55 | $ 30-38 | $ 12-18 |
| Vouw 2 LCD-schermen | $ 35-45 | $ 28-35 | $ 18-25 | $ 8-12 |
| Vouw LCD-scherm | $ 25-32 | $ 18-25 | $ 12-18 | $ 5-8 |
Prijsopmerkingen:Klasse A-eenheden zijn geschikt voor reparatiekanalen die premiumkwaliteit vereisen. Klasse C gerepareerde eenheden (post-bonding of polarisatorvervanging) bieden volledige functionaliteit voor prijsgevoelige kopers. Onderdelen van klasse D bevatten flexibele kabels, driver-IC's en polarisatoren voor reparaties op componentniveau.
Voor alle zesLCD-schermen uit de Fold-serie(6 vouwen / 5 vouwen / 4 vouwen / 3 vouwen / 2 vouwen / LCD vouwen), stabiele levering van volledige kwaliteit is beschikbaar, waaronder:
Alle zendingen ondergaan displaytests, touch-scanning over het volledige oppervlak en visuele beoordeling met meegeleverde testrapporten.
